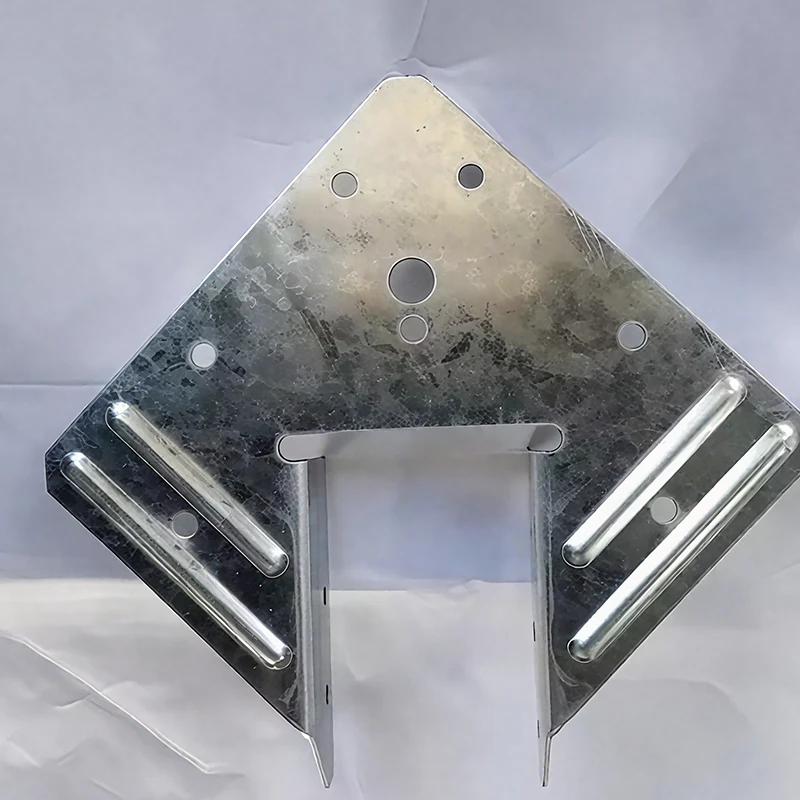

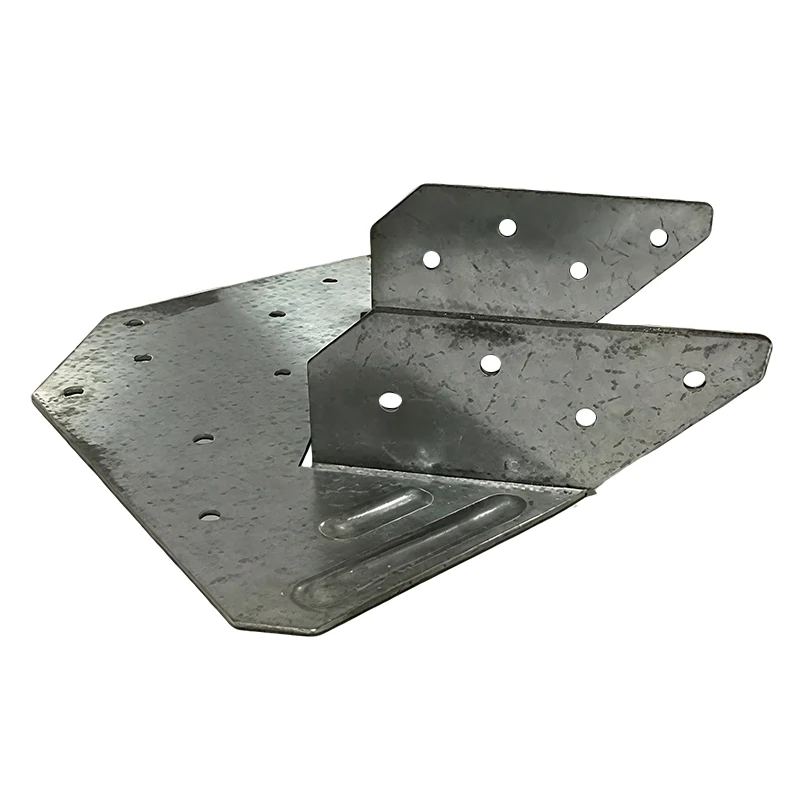

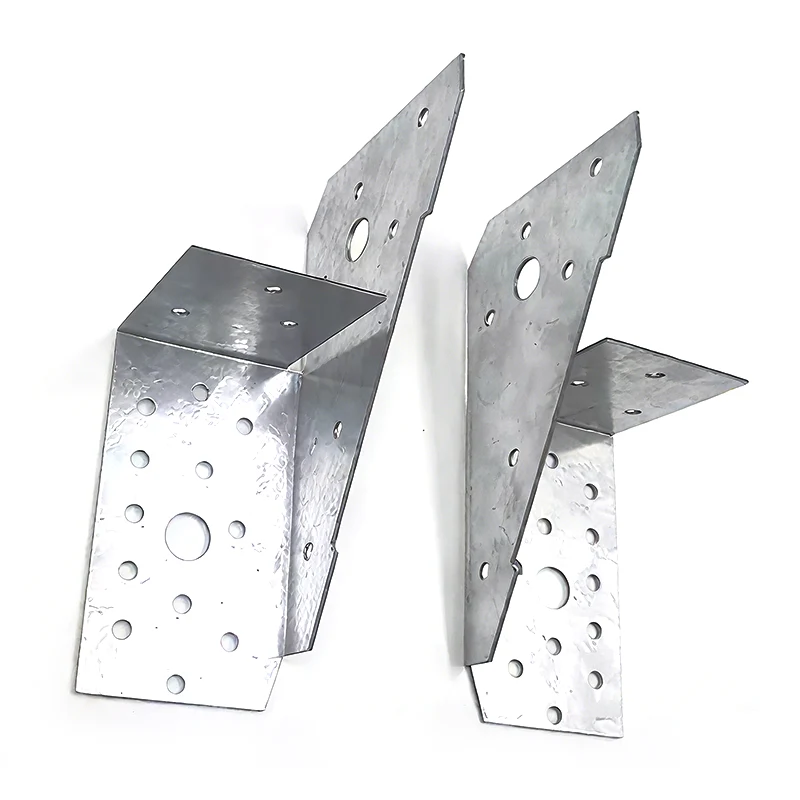

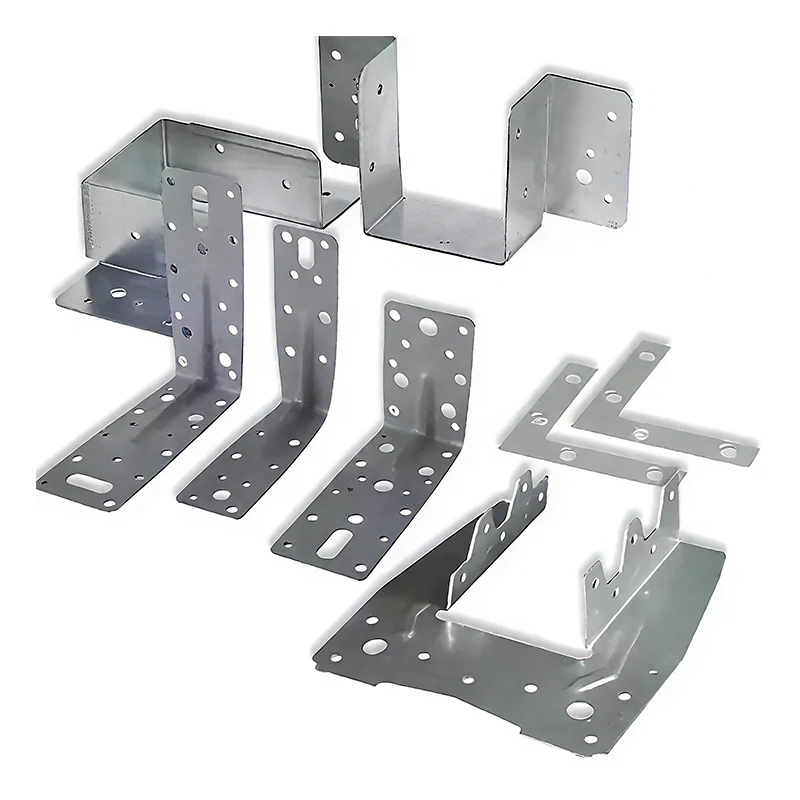

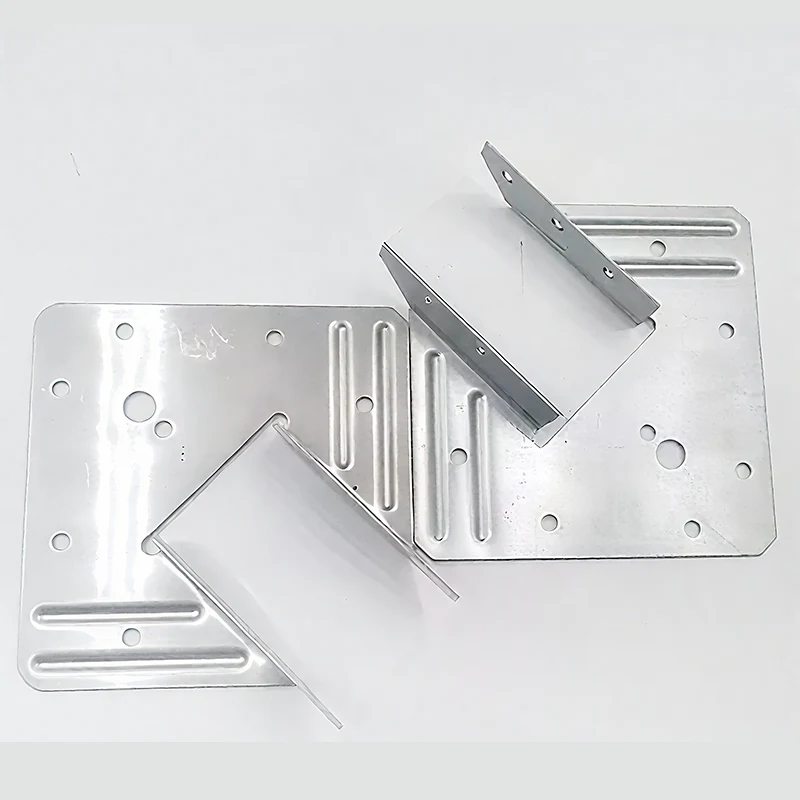

أجزاء الصفائح المعدنية أجزاء تشكيله باستخدام الحاسب الآلي

فئة المعلمة

مشاريع المواصفات

 المعلمة التقنية

ملحوظات

نطاق المواد

 مادة معدنية

سبائك الألومنيوم (6061/5052/7075)، الفولاذ المقاوم للصدأ (304/316)، الكربون الصلب، النحاس، سبائك التيتانيوم

دعم تخصيص المواد الخاصة

 مادة غير معدنية

ABS، PC، PMMA، POM، النايلون، الباكليت

يجب اختيار تكنولوجيا المعالجة وفقًا للخصائص

نطاق العمل

أبعاد الطحن

الحد الأقصى 1200 × 800 × 300 مم

معالجة الربط بخمسة محاور

أبعاد التشكيل

الحد الأقصى Φ150×300mm

أربعة محاور دقة الدوران

الحد الأدنى لحجم الميزة

-

0.5 مم (خندق/ثقب)

يعتمد على المادة

دقة العمل

 التسامح الأبعاد

±0.01 مم (الطحن)/±0.005 مم (الخراطة)

بناءً على معيار ISO 2768-M

 التسامح الهندسي

التسطيح 0.02 مم / التركيز 0.01 مم

يمكن تحقيق متطلبات دقة أعلى

خشونة السطح

-

Ra 0.8μm (الطحن) / Ra 0.4μm (التحول)

البولندية إلى Ra 0.2μm

قدرة العملية

خصائص الطحن

الأسطح المعقدة، التجاويف، الخيوط، الثقوب الخاصة

دعم معالجة تحديد المواقع 3+2

تحول الخصائص

العمود، الأكمام، الخيط، السطح المخروطي، السطح المنحني

دعم الطحن والتصنيع المركب

عملية خاصة

 عمل حفرة عميقة

نسبة العمق 5:1

مطلوب أدوات خاصة

معالجة الجدران الرقيقة

0.5 ملم

مطلوب أدوات خاصة

إعدادات

 نظام التحكم العددي

سيمنز 840D، فانوك، ميتسوبيشي

التحكم في الارتباط بخمسة محاور

 نظام الأدوات

حامل الأدوات HSK63، BT40

إعداد قطع عالي السرعة

 جهاز الكشف

آلة قياس ثلاثية الإحداثيات، جهاز قياس الصور ثنائي الأبعاد

تقرير التفتيش بالحجم الكامل

تحضير السطح

 أكسدة انوديك

أكسيد طبيعي/أسود/ملون، سمك الفيلم 5-25μm

سبائك الألومنيوم الخاصة

 تكنولوجيا الطلاء الكهربائي

طلاء النيكل، طلاء الكروم، الجلفنة، سمك الفيلم 5-15μm

معالجة التآكل والتآكل

 علاج الرش

مسحوق الطلاء، رذاذ الطلاء، سمك الفيلم 30-100μm

تتوفر ألوان متعددة

 التعامل الخاص

البلل، التلميع، السفع الرملي، الرسم

تلبية متطلبات المظهر
