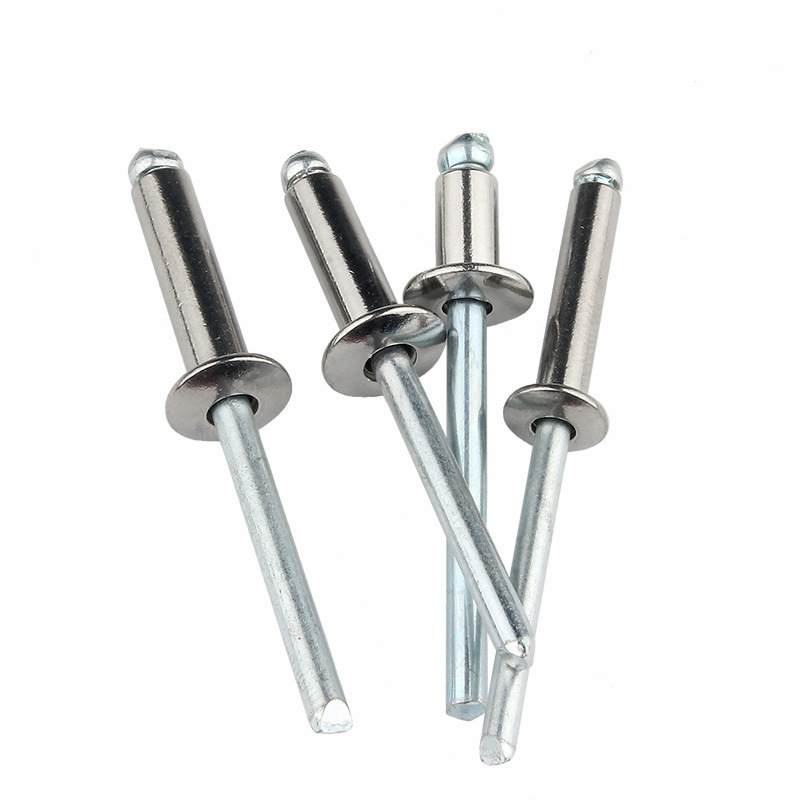

المسامير العمياء، والمعروفة أيضًا باسم المسامير البوبية، هي مثبتات ميكانيكية دائمة تستخدم عند الوصول إلى جانب واحد فقط من قطعة العمل. وهي تتكون من جسم أسطواني (صدفة) مع مغزل من خلال المركز. أثناء التثبيت، يتم سحب الشياق إلى الغلاف، مما يتسبب في تشوه الجانب الأعمى وتشكيل رأس ثانوي يقوم بربط المواد معًا.
يشير المصطلح "أعمى" إلى حالة التثبيت، وليس إلى أداة التثبيت نفسها. يتم تطبيق هذا النوع من المسامير على نطاق واسع في تجميع السيارات، وتصنيع الصفائح المعدنية، وهياكل الطيران، وتكسية المباني، والتصنيع العام حيث يقتصر الوصول على جانب واحد.
يتكون البرشام الأعمى من أربعة أقسام رئيسية:
| عنصر | وصف |
| برشام الجسم (قذيفة) | أسطوانة مجوفة ذات رأس مُشكل مسبقًا (عادةً ما تكون مقببة أو غاطسة) |
| مغزل | الجذع الداخلي مزود بنقطة انقطاع مصممة للفصل عند قوة شد محددة |
| رأس الإعداد (على الأداة) | مكون الأداة الذي يمسك الشياق ويوفر قوة السحب |
| رأس الجانب الأعمى | الجزء المشوه الذي تم إنشاؤه أثناء الإعداد والذي يقوم بتثبيت المواد من الجانب الذي لا يمكن الوصول إليه |
مبدأ التشغيل: أداة البرشام تمسك بالشياق وتسحبه إلى الخارج. عندما يتم سحب الشياق، فإن طرفه المتضخم يجبر جسم البرشام على التمدد بشكل قطري على الجانب الأعمى، مما يشكل رأسًا على شكل لمبة. عند شد محدد مسبقًا، ينكسر الشياق عند نقطة العنق، ويترك برشام التثبيت في مكانه.
يجب أن يعتمد اختيار مادة البرشام على المادة الأساسية التي يتم ربطها، والتعرض البيئي، ومتطلبات الحمل الميكانيكي.
المسامير الألومنيوم (مع شياق الصلب أو الألومنيوم)
النوع الأكثر شيوعًا، مناسب للتجميع العام
خفيفة الوزن ومتوسطة القص وقوة الشد
يستخدم للصفائح المعدنية، ومجاري التدفئة والتهوية وتكييف الهواء، والمنتجات الاستهلاكية، والديكورات الداخلية للسيارات
المسامير الفولاذية (مطلية بالزنك أو عادية)
قوة أعلى من الألومنيوم
مناسبة للتطبيقات الهيكلية والمواد ذات القياس الثقيل
تستخدم في تأطير الصلب، وحراس الآلات، والمعدات الصناعية
المسامير الفولاذ المقاوم للصدأ
مقاومة للتآكل، ومناسبة للبيئات الخارجية والبحرية
قوة وصلابة أعلى، تتطلب أدوات تثبيت أكثر قوة
تستخدم في الأجهزة البحرية، والكسوة المعمارية، ومعدات المعالجة الكيميائية
المسامير النحاسية والنحاسية
الموصلية الكهربائية الجيدة ومقاومة التآكل
تستخدم في التطبيقات الكهربائية، وأجهزة الديكور، والسلع الجلدية
مسامير المونيل (سبائك النيكل والنحاس).
مقاومة ممتازة للتآكل في مياه البحر والبيئات الكيميائية
قوة عالية ومقاومة درجات الحرارة
تستخدم في الهندسة البحرية والمصانع الكيماوية والهياكل البحرية
القطر: يشير قطر البرشام إلى القطر الخارجي للجسم. تتضمن الأحجام الشائعة 2.4 مم (3/32 بوصة)، 3.2 مم (1/8 بوصة)، 4.0 مم (5/32 بوصة)، 4.8 مم (3/16 بوصة)، 5.6 مم، 6.4 مم (1/4 بوصة). يعتمد اختيار القطر على متطلبات الحامل: توفر الأقطار الأكبر قوة قص وشد أعلى.
نطاق القبضة: هذا هو السماكة الإجمالية للمواد التي يتم ضمها. يغطي كل حجم برشام نطاقًا محددًا للقبضة، والذي يتم توفيره عادةً من قبل الشركة المصنعة.
| القطر | نطاق القبضة النموذجي | سمك التطبيق |
| 2.4 ملم | 1.0 ~ 3.0 ملم | ورقة رقيقة والإلكترونيات |
| 3.2 ملم | 1.5 ~ 4.5 ملم | الصفائح المعدنية الخفيفة |
| 4.0 ملم | 2.0 ~ 5.0 ملم | تجميع الورقة المتوسطة |
| 4.8 ملم | 2.5 ~ 6.5 ملم | التوصيلات الهيكلية العامة |
| 6.4 ملم | 3.0 ~ 8.0 ملم | تطبيقات الخدمة الشاقة |
القاعدة الحاسمة: يجب أن يغطي نطاق القبضة سمك المادة الفعلي. إذا كان البرشام قصيرًا جدًا، فلن يتمكن من تشكيل رأس أعمى مناسب، مما يؤدي إلى فشل المفصل. إذا كان طويلاً جدًا، فقد لا ينكسر الشياق بشكل نظيف، مما يترك الجسم الزائد بارزًا.
يعد الإعداد المناسب للثقب أمرًا ضروريًا لأداء البرشام الموثوق به.
قطر الثقب: يجب أن يكون الثقب أكبر بمقدار 0.1 ~ 0.2 مم من قطر جسم البرشام. الثقوب كبيرة الحجم تقلل من قوة القص وتسمح بحركة المفاصل. يمكن أن تؤدي الثقوب الصغيرة الحجم إلى إتلاف جسم البرشام أثناء الإدخال وقد تسبب صعوبات في الإعداد.
| قطر برشام | حجم الثقب الموصى به |
| 2.4 ملم | Φ2.5 ~ 2.6 ملم |
| 3.2 ملم | Φ3.3 ~ 3.4 ملم |
| 4.0 ملم | Φ4.1 ~ 4.2 ملم |
| 4.8 ملم | Φ4.9~5.0 ملم |
| 6.4 ملم | Φ6.5~6.6 ملم |
مسافة الحافة: يجب أن يكون مركز الثقب 2 × قطر برشام على الأقل من حافة المادة. تؤدي مسافة الحافة غير الكافية إلى تمزق المواد عند تحميل البرشام.
محاذاة المواد: يجب محاذاة جميع الطبقات بشكل صحيح قبل الحفر أو التثقيب. يجب إزالة النتوءات من كلا جانبي الثقب لضمان محاذاة مقاعد جسم البرشام مع قطعة الشغل.
الخطوة 1: حدد البرشام الصحيح. تأكد من أن القطر ونطاق القبضة والمواد المناسبة للتطبيق.
الخطوة 2: تحضير قطع العمل قم بحفر أو ثقب الثقوب في جميع الطبقات. إزالة النتوءات وتنظيف الأسطح. قم بربط المواد معًا لمنع الانفصال أثناء التثبيت.
الخطوة 3: أدخل البرشام ضع البرشام من خلال الفتحة من الجانب الذي يمكن الوصول إليه. يجب أن يجلس الرأس المُشكل مسبقًا بشكل مسطح على السطح العلوي. تأكد من أن جسم البرشام يمتد بالكامل عبر جميع الطبقات.
الخطوة 4: ضع أداة البرشام قم بتركيب قطعة الأنف المناسبة على أداة البرشام. ضع قطعة الأنف فوق مغزل البرشام، مع ضمان المشاركة الكاملة.
الخطوة 5: تشغيل الأداة اضغط على الأداة أو قم بتنشيطها لسحب الشياق. استمر حتى ينكسر الشياق عند نقطة الرقبة المحددة. سيظهر البرشام الذي تم ضبطه بشكل صحيح أن الرأس الأعمى قد تم تشكيله بالكامل وأن الشياق المكسور يتدفق مع رأس المصنع أو أسفله قليلاً.
الخطوة 6: فحص التثبيت
يتم وضع رأس المصنع بشكل متساوٍ على المادة
لا توجد فجوة بين المواد
تم تشكيل الرأس الأعمى بالكامل (يمكن رؤيته من الجانب الذي يمكن الوصول إليه من خلال سحب المادة لأعلى، إن أمكن)
كسر الشياق نظيف وعلى العمق الصحيح
| عيب | علامة يمكن ملاحظتها | السبب المحتمل |
| رأس أعمى غير مكتمل | يُظهر الجانب الأعمى تشوهًا بسيطًا أو معدومًا | برشام طويل جدًا بالنسبة لسمك المادة؛ قوة سحب غير كافية |
| شياق مكسور قبل الجلوس | ينكسر الشياق بدون مواد تثبيت | أنف الأداة صغير جدًا؛ برشام قصير جدًا؛ عبوة المواد مفرطة |
| تلف رأس المصنع | الشقوق أو التشوه على الجانب الذي يمكن الوصول إليه | القوة المفرطة أداة غير محاذية؛ مادة هشة |
| مفصل فضفاض | يمكن فصل المواد أو نقلها بعد الإعداد | نطاق قبضة غير صحيح. ثقب كبير الحجم دورة الإعداد غير كافية |
| مغزل عالق في الأداة | لا يتم إخراج الشياق بعد الاستراحة | قطعة الأنف متآكلة؛ مادة غريبة في الأداة؛ حجم الأنف غير صحيح |
| ثقب بيضاوي أو مشوه | تشوه شكل الثقب بعد الإعداد | الثقب كبير الحجم؛ المواد غير محاذية؛ الحمل الجانبي المفرط |
كماشة برشام يدوية مناسبة للاستخدام العرضي والتطبيقات الخفيفة. النماذج المتاحة لأقطار برشام تصل إلى 4.8 ملم. يختلف تصميم الرافعة المالية: مقبض واحد للمسامير الصغيرة، ومقبض مركب للأحجام الأكبر.
مسدسات برشام هوائية أدوات تعمل بالهواء مناسبة للإنتاج بكميات كبيرة. توفر قوة سحب متسقة وأوقات دورة أسرع. مطلوب للمسامير ذات القطر الكبير وأنواع الفولاذ المقاوم للصدأ. إمدادات الهواء عادة 5 ~ 7 بار.
أدوات برشام تعمل بالبطارية، محمولة ومناسبة للتطبيقات الميدانية. توفر قوة كافية لمعظم المسامير ذات الأغراض العامة حتى 4.8 مم. توفر تقنية البطارية راحة لاسلكية ولكن بسعة دورة محدودة لكل شحنة.
المسامير الهيدروليكية والمؤازرة تستخدم في التطبيقات الصناعية الثقيلة، بما في ذلك المسامير الهيكلية عالية القوة. توفير مراقبة دقيقة لقوة السحب وتتبع البيانات لضمان الجودة.
اختيار قطعة الأنف: يتطلب كل قطر برشام قطعة أنف مقابلة. يعد تبديل قطع الأنف أمرًا ضروريًا عند تغيير أحجام البرشام. توفر بعض الأدوات أنظمة تغيير سريعة لتحقيق كفاءة الإنتاج.
عادةً ما يتم تصميم وصلات البرشام العمياء لأحمال القص (القوى الموازية لمستوى المفصل)، وليس أحمال الشد الأولية (القوى التي تسحب المواد بعيدًا).
قوة القص هي القوة القصوى التي يمكن أن يتحملها البرشام بشكل عمودي على محوره. هذه هي معلمة التصميم الأساسية لمعظم مفاصل اللفة.
قوة الشد هي أقصى قوة سحب يمكن أن يتحملها البرشام على طول محوره. بشكل عام أقل من قوة القص لمعظم أنواع البرشام العمياء.
أداء التعب: تتمتع المسامير العمياء بمقاومة إجهاد أقل مقارنة بالمسامير الصلبة بسبب الجسم المجوف وتركيز الضغط في فتحة الشياق. بالنسبة لتطبيقات التحميل الدوري، يجب مراعاة المسامير الهيكلية أو الأنواع عالية القوة (مثل المونيل أو الفولاذ).
توصية التصميم المشترك: استخدم مسامير برشام متعددة بنمط متدرج بدلاً من برشام واحد في وصلة محملة بكثافة. الحد الأدنى للمسافة بين المسامير هو 3 × قطر البرشام لتجنب إضعاف المواد.
المواد المختلفة المتلامسة تخلق خطر التآكل الجلفاني. حدد مادة البرشام المتوافقة مع المادة الأساسية.
| المواد الأساسية | مادة برشام الموصى بها |
| ورقة الألومنيوم | الألومنيوم (مع شياق الصلب مقبول) |
| صفائح الفولاذ (مطلية/غير مطلية) | الصلب (مطلي بالزنك) أو الفولاذ المقاوم للصدأ |
| ورقة الفولاذ المقاوم للصدأ | الفولاذ المقاوم للصدأ |
| سبائك النحاس | النحاس أو النحاس |
| البيئات البحرية | مونيل أو الفولاذ المقاوم للصدأ 316 |
القاعدة: يجب أن تكون المسامير كاثودية (أكثر نبلاً) بالنسبة للمادة الأساسية لتجنب التآكل المتسارع للمادة الأساسية. إذا لم تكن متأكدًا، قم بالعزل باستخدام مادة مانعة للتسرب أو حشوات.
المسامير المختومة: تتميز بجسم مغلق يمنع تسرب الماء أو الغاز عبر المركز. يستخدم في التطبيقات المقاومة للماء وأوعية الضغط والهياكل المعرضة للطقس.
المسامير متعددة القبضة: مصممة لتغطية نطاق قبضة أوسع، مما يقلل من متطلبات المخزون. مناسبة للتطبيقات ذات سماكة المواد المختلفة.
المسامير ذاتية الثقب (SPR): يتم تركيبها بدون ثقوب مثقوبة مسبقًا. يخترق البرشام الطبقة العليا ويتوهج في الطبقة السفلية. يستخدم في تجميع هياكل السيارات، خاصة لمفاصل الألمنيوم والمواد المختلطة.
المسامير المكسورة: يظل رأس الشياق أسيرًا داخل جسم البرشام بعد التثبيت، مما يمنع الشياق من السقوط. مطلوبة في التطبيقات حيث يمكن أن تسبب الشياق السائبة التلوث (تجهيز الأغذية، الإلكترونيات).
المسامير المحززة: تتميز بجسم محزز لتحسين أداء السحب في المواد الناعمة مثل البلاستيك أو الخشب أو المواد المركبة.
يجب أن يتم تخزين المسامير في ظروف جافة ونظيفة مع الحماية من الرطوبة والملوثات. يمكن أن تتأكسد المسامير المصنوعة من الألومنيوم والفولاذ في البيئات الرطبة، مما يؤثر على أداء الإعداد ومقاومة التآكل.
يخزن في العبوة الأصلية لحين الاستخدام
حافظ على رطوبة منطقة التخزين أقل من 60%
تجنب التعرض للزيوت والمذيبات والغبار الصناعي
قم بتدوير المخزون على أساس ما يدخل أولاً يخرج أولاً
يجب فحص المسامير المخزنة لفترات طويلة (أكثر من 24 شهرًا) بحثًا عن التآكل أو التدهور قبل الاستخدام
الفحص البصري (فحص التثبيت):
رأس المصنع متدفق ومتحد المركز
كسر الشياق نظيف ومرئي أسفل الرأس
عدم وجود شقوق أو تشويه على كلا الجانبين
اختبار سحب الشد: اختبار سحب المسامير بشكل دوري باستخدام جهاز اختبار الشد للتأكد من أن قيم القص والشد تلبي المواصفات. الحد الأدنى للعينة: 5 مسامير لكل دفعة.
اختبار القبضة: تأكد من أن طول الشياق المتبقي داخل مجموعة البرشام ضمن الحدود المقبولة (عادةً 0.5 ~ 1.5 مم تحت سطح الرأس).
الفحص المدمر: المسامير المختارة ذات المقطع العرضي لفحص تكوين الرأس الأعمى وتأكيد التشوه المناسب للمواد. وهذا مهم بشكل خاص أثناء التحقق من صحة العملية والتحقق من صحة تغيير الأداة.
| مشكلة | فحص فوري | حل |
| يدور البرشام في الحفرة | قطر الثقب كبير جدًا | استبدله ببرشام ذو قطر أكبر؛ حجم الثقب الصحيح |
| لا يمكن إدراج برشام | قطر الثقب صغير جدًا | فتحة ماعون لتصحيح الحجم |
| لا يمكن للأداة أن تسحب | قطعة الأنف غير الصحيحة أو فك الأداة البالية | استبدال قطعة الأنف. أداة الخدمة |
| ينكسر الشياق مبكرًا جدًا | نطاق القبضة قصير جدًا | استخدام برشام قبضة أطول |
| مغزل لن ينكسر | قوة سحب غير كافية | استخدم أداة أكثر قوة؛ تحقق من ضغط الهواء |
| رأس أعمى لم يتشكل | برشام طويل جدًا أو عطل في الأداة | التحقق من نطاق القبضة؛ التحقق من تشغيل الأداة |
| المواد منفصلة بعد الإعداد | قوة لقط غير كافية | تقصير نطاق القبضة. زيادة دقة تناسب الثقب |
يوفر هذا الدليل مرجعًا أساسيًا لاختيار وتركيب المسامير العمياء. بالنسبة للتطبيقات المهمة، راجع المواصفات الفنية للشركة المصنعة وقم بإجراء اختبار التأهيل على التجميعات التمثيلية قبل الإنتاج.
